DESIGN JACQUARD
CARACTERÍSTICAS

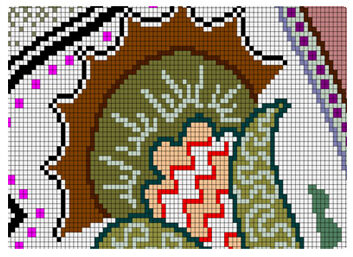

Edición de Diseño en Cuadrícula
El software de diseño Jacquard en sistemas CAM ofrece herramientas de edición precisas para ajustar las densidades de urdimbre y trama.
Los diseñadores pueden utilizar herramientas de dibujo a mano alzada, formas geométricas, curvas Bézier, auto-contorno y patrones tipo bandhani para una creación de diseños precisa.
Opciones múltiples de DESHACER/REHACER y pinceles de tamaño variable garantizan flexibilidad y precisión durante la edición.
El software CAD Jacquard incorpora funciones de protección de color para preservar diseños complejos, así como capacidades de copiar y pegar que optimizan la eficiencia del proceso.
La edición es compatible con distintos tipos de repeticiones (recta, cruzada, en espejo), y la herramienta Navigator simplifica la navegación del diseño en los modos de Zoom y Cuadrícula.
Compatible con el software de simulación de tejidos Jacquard y el software para diseño de telares Jacquard, se integra perfectamente con el entorno de producción, permitiendo visualización en tiempo real y un diseño textil detallado.

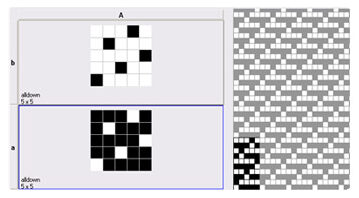

Creación de Ligamentos: Libera Posibilidades de Diseño Ilimitadas
El software de diseño Jacquard para tejidos ofrece una interfaz intuitiva que permite crear ligamentos complejos con gran facilidad.
Los diseñadores pueden desarrollar ligamentos de una o múltiples capas, generar sargas y rasos, y explorar combinaciones creativas sin esfuerzo.
El software CAD Jacquard garantiza precisión mediante herramientas como el generador automático de sargas y rasos, además de una biblioteca integrada de ligamentos que simplifica el proceso de diseño.
El software también permite la generación automática de ligamentos a partir de imágenes de mapa de bits importadas, ampliando así las posibilidades creativas.
Integrado con el software de simulación de tejidos Jacquard, permite visualizar los diseños en tiempo real, y se conecta de forma fluida con el software de diseño para telares Jacquard, asegurando una alineación eficiente con la producción.

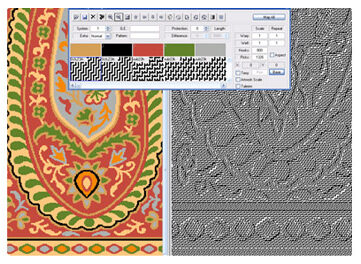

Weave Mapper: Precisión en la Asignación de Ligamentos Jacquard
Facilita la asignación de ligamentos a diferentes áreas del diseño gráfico, identificadas por colores distintos.
Con un simple clic del mouse se genera automáticamente el plan de ligamentos detallado sobre la cuadrícula.
Es posible visualizar simultáneamente los ligamentos del frente y del reverso para una mejor comprensión de la calidad final del tejido.
Se pueden crear ligamentos con urdimbres o tramas adicionales para aportar un acabado especial a tus creaciones más elaboradas.
La cantidad de ganchos necesarios para el diseño puede ajustarse en línea, y el efecto del tejido se visualiza de inmediato.
La cuadrícula puede visualizarse en modo monocromático, con el diseño original, o con los colores específicos de urdimbre y trama, facilitando la edición y evaluación antes de enviar el archivo al sistema de manufactura asistido por computadora (CAM).
El sistema incluye funciones automáticas y manuales para localizar flotaciones de urdimbre o trama que excedan los límites establecidos.
Puedes asignar colores específicos a estas flotaciones para facilitar su identificación y control. Las flotaciones pueden editarse fácilmente con la herramienta de pincel.

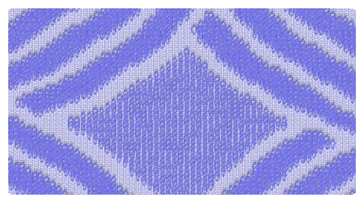

Simulación de Tejidos
El software de diseño Jacquard permite realizar simulaciones de tejidos con alta precisión, brindando a los diseñadores la posibilidad de modificar al instante parámetros como la estructura del ligamento y los patrones de color, con actualizaciones en tiempo real para una vista previa realista.
Ofrece una integración avanzada de hilados, que permite personalizar características como el torsionado, grosor y color para generar texturas fieles a la realidad.
Además, el software permite transferir de forma fluida las simulaciones generadas a un sistema CAD 3D para una validación más profunda, asegurando coherencia con los objetivos de diseño y los requisitos de producción.
Presentar tus conceptos de manera realista con solo un clic y sin costes adicionales es precisamente el propósito de esta función. Ya sea para una evaluación interna o una presentación de ventas, una buena simulación es la verdadera prueba de tus esfuerzos.
Puedes modificar diversos parámetros del diseño o editarlo y observar los resultados de forma instantánea.
La simulación se enriquece aún más mediante el uso de hilados creados o escaneados directamente en la biblioteca. El editor de hilados permite trabajar con parámetros como torsión, colores, grosor, etc., para generar efectos como chenilla, fantasía, slubs, mélanges, retorcidos y otros tipos de hilados especiales.
El resultado simulado puede probarse posteriormente en un sistema CAD 3D para su validación final.

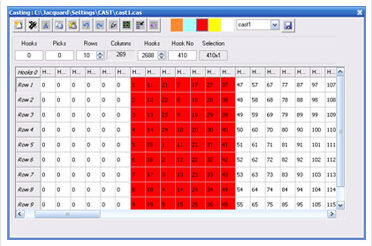

Manufactura Asistida por Computadora
El software de diseño Jacquard para tejidos asegura una transición fluida del diseño a la producción al integrarse perfectamente con telares Jacquard electrónicos y máquinas de perforado de tarjetas, así como con módulos auxiliares como Bonas, Stäubli y Grosse.
Entre sus principales funcionalidades se incluyen:
Una herramienta configurable de cast-out que permite ajustar los ganchos fácilmente.
Una interfaz gráfica intuitiva que simplifica la creación de secuencias de reparto con un solo clic.
Gestión flexible de archivos para manejar eficientemente múltiples configuraciones de lizos (harness arrangements).
Además, el software permite la generación de archivos funcionales avanzados para definir parámetros como selectores de trama, zonas compactadas (cramming) y flecos (fringing), y cuenta con la capacidad de exportar los datos del diseño directamente a máquinas de perforado de tarjetas para una producción automatizada y optimizada.
Gracias a su integración con el software de simulación de tejidos Jacquard y el software de diseño para telares Jacquard, este sistema mejora la precisión y eficiencia de la producción, cerrando la brecha entre el diseño creativo y la fabricación textil.

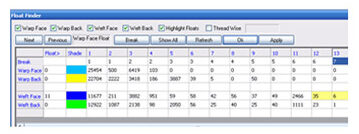

Float Finder: Detección Inteligente de Flotaciones
La función Float Finder del software de diseño Jacquard optimiza la detección y gestión de flotaciones, mejorando la precisión y eficiencia del diseño textil.
Identifica longitudes de flotación no deseadas, proporciona estadísticas detalladas y resalta su ubicación dentro del archivo de imagen de tarjetas (CI). Con opciones de corrección manual o automática, elimina flotaciones excesivas sin comprometer la integridad del ligamento.
El sistema permite al usuario definir la longitud de flotación considerada indeseable, y el software marcará automáticamente todas sus ocurrencias en el archivo de diseño.
Además, mediante un comando manual o automático, se puede eliminar la flotación especificando su posición y seleccionando el botón Break, lo que suprime automáticamente todas las flotaciones excesivas del archivo CI.
Esta innovación de software resuelve integralmente el problema de detección y vinculación de flotaciones en modo totalmente automático.
Según los ligamentos utilizados, las flotaciones se detectan, se analizan y se corrigen exactamente en sus puntos de transición, evitando así la creación de nuevas flotaciones.
Los puntos de vinculación se pueden definir para que solo ocurran en ciertas urdimbres o pasadas (picks), según el tipo de ligamento. Incluso las flotaciones más cortas, que pueden pasar desapercibidas dentro de un tejido regular, son detectadas y corregidas sin alterar el patrón base.
Totalmente integrado con el software de simulación de tejidos Jacquard, Float Finder incrementa la eficiencia y la precisión en la producción, asegurando resultados impecables y tejidos de alta calidad.
Escaneo
Escaneo en color verdadero compatible con el estándar TWAIN. Garantiza una digitalización de alta calidad con múltiples parámetros ajustables, como brillo, contraste, y balance de tono (Hue), entre otros. Esta función esencial proporciona un punto de partida sólido para obtener un resultado final de excelente calidad.
Auto Outline (Contorno Automático)
El sistema ofrece controles avanzados para generar automáticamente contornos en áreas seleccionadas de una imagen. El usuario puede definir el color y el grosor del contorno según sus preferencias.
Herramienta de Relleno de Contorno
Potente herramienta que permite dibujar contornos precisos y simétricos, con opción para seleccionar el parámetro de color deseado.
Herramientas de Edición
Las herramientas de dibujo como lápiz, pinceles, entre otros, permiten crear imágenes desde cero. El sistema ofrece una amplia gama de herramientas funcionales como la herramienta Clonar, relleno de patrones, varita mágica, relleno inteligente, degradado, herramienta Bézier, y una gran variedad de estilos de pincel, ideales tanto para crear como para editar diseños.
Impresión
La función de impresión a color permite al usuario definir diversos parámetros para reproducir con precisión el diseño en el soporte deseado. Un detalle distintivo de esta función es el efecto pinking shear (corte en zigzag), que aporta un acabado profesional. Además, es posible imprimir los colores utilizados en el diseño junto con sus respectivas muestras (swatches).
